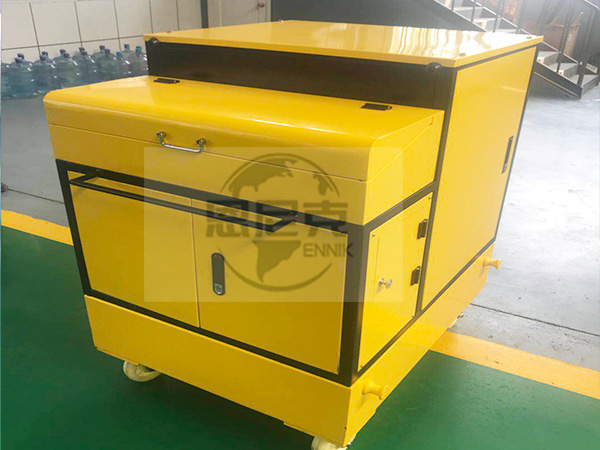

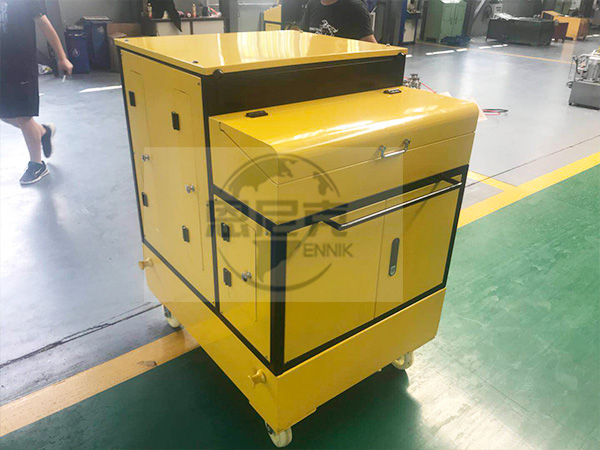

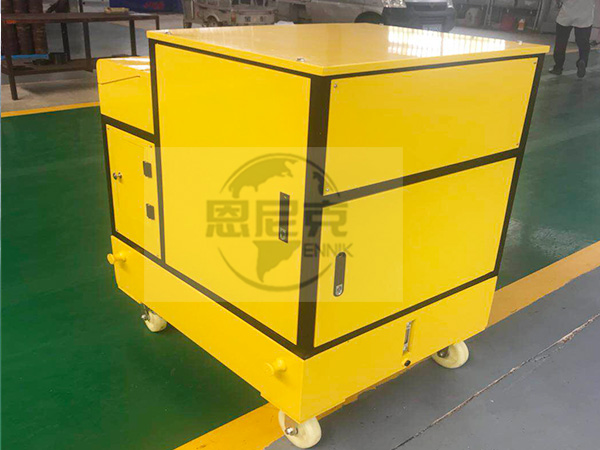

PLC同步頂升系統

一、工作原理

脈寬型同步控制系統是將液壓頂升系統、工業計算機PLC控制技術、位移監控與橋梁結構分析和施工技術進行集成，并在集成系統上進行的成套技術開發。

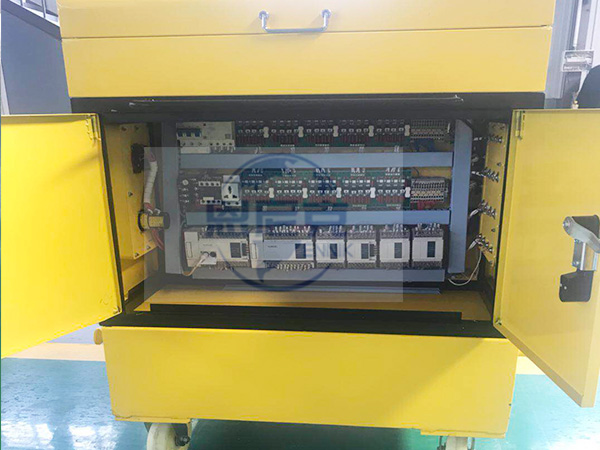

其核心技術液壓泵站利用開關閥來控制流量。依靠調節開關閥的開關頻率，來改變流量，達到使油泵的輸出的流量可調的目的，配以電腦控制系統和檢測反饋系統，組成壓力和位移閉環控制，就可以JIGN確控制各千斤頂在升降時同步和稱重過程中負載均衡。

二、系統特點

采用雙泵系統，實現了高速置零，平穩頂升的功能

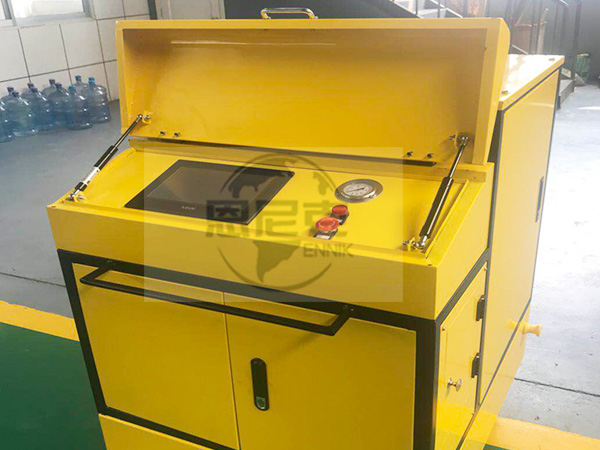

wan全計算機控制，頂升過程無需人工干涉，系統自動檢測頂升狀態并能根據頂升情況給出；

同步控制精度可以達到0.5mm，同步頂升和同步下降都wan全可控；

每個控制點油路相對獨立，系統壓力可以單獨調節互相不干涉

系統主要部件的密封件全部采用進口密封；

適用性比較廣泛，可配套使用單作用千斤頂或者雙作用千斤頂

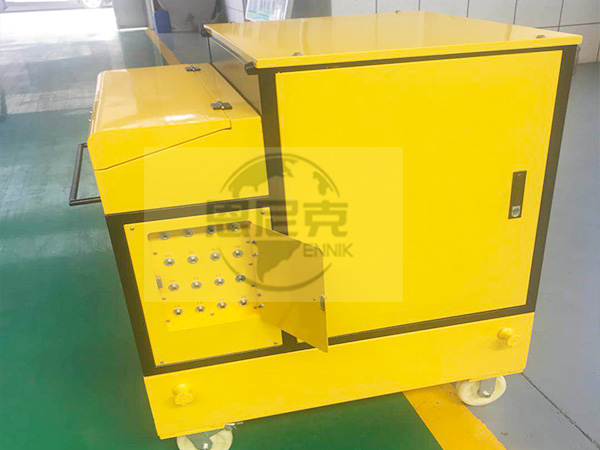

系統使用方便，液壓管路與液壓千斤頂以及液壓泵組連接全部采用快插式接頭

配有高精度位移傳感器和壓力傳感器，對系統工況進行實時監控和反饋；

三、操作步驟

1.確保正確使用液壓千斤頂，千斤頂?shù)恼_使用可參考千斤頂使用注意事項，正確安裝位移傳感器

2.連接液壓管路和傳感器線路，連接電源線

3.安裝完管路后，開機后手動模式下檢查管路以及傳感線路是否正確

4.同步頂升操作前，先將模式轉成手動上升模式，然后執行切合按鈕后，千斤頂開始頂升，當實際壓力達到切合壓力值時，千斤頂自動停止頂升。切合壓力的設定值為：zui佳設定值為實際載荷的30%左右。

貼合結束后，先設定目標位移量，按下上升按鈕這時千斤頂就自動上升，上升到設定的目標值時自動停止動作。
